Tancament de terminal òptic

La història del tancament òptic com a dispositiu per a la construcció de xarxes de fibra òptica fa dècades des del segle passat i el requisit del disseny del tancament òptic es modifica segons les demandes de diferents estructures de xarxa, els motius principals són estalviar el cost i el temps d'instal·lació. i reduir el risc de danys a la fibra durant el temps de servei.

Un dels assoliments tècnics de la nova generació de tancament òptic és l'anomenat tancament de terminal òptic, que és el disseny: l'adaptador òptic impermeable al tancament òptic estàndard i també es pot instal·lar el divisor òptic PLC dins del tancament òptic, el propòsit és efectuar el tancament òptic per separar l'etapa d'instal·lació i manteniment, i que milloren el rendiment mitjançant el procés de manteniment més ràpid i redueixen el risc de danys a la fibra durant el procés de manteniment.

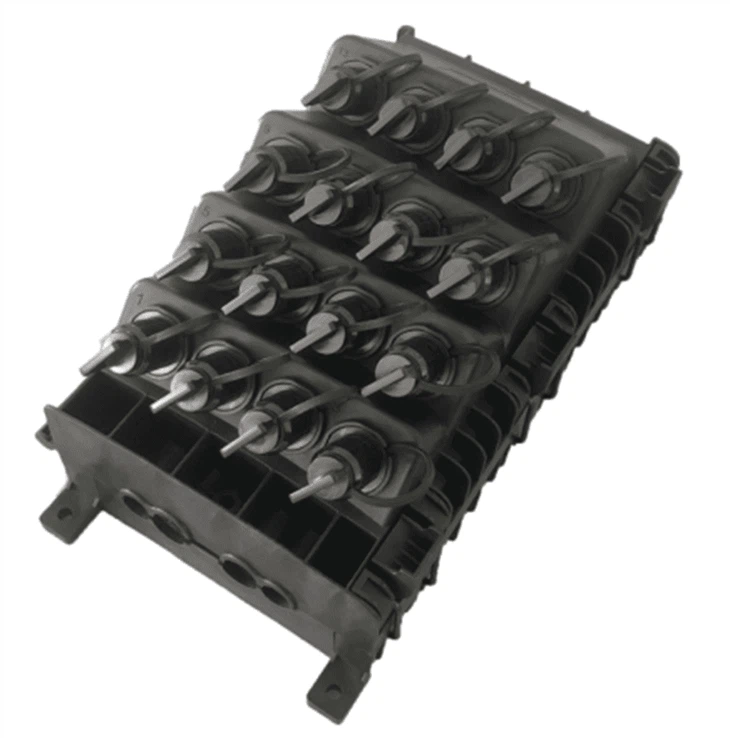

El model de tancament òptic LPTC-05 és una de les solucions de tancament de terminal òptic, que té 4 peces de ports de cable òptic per a l'entrada de cable de fibra òptica i està equipada amb 16 peces d'adaptador simplex SC impermeable per a la sortida del cable de baixada. Dins d'aquest tancament òptic és capaç de fins a 36 peces d'empalmament de fibra òptica i suport per a la instal·lació de divisors PLC òptics, l'estructura interna d'aquest tancament òptic està ben dissenyada per a la gestió i protecció de la fibra òptica en el radi de flexió.

Aquest tancament es fa escollint un material plàstic d'excel·lent qualitat i és capaç de protegir-se dels factors ambientals, com ara la resistència als raigs UV, l'impacte i la temperatura, mentre que aquest tancament òptic té una classificació IP 65 que és adequat per a aplicació aèria i aèria.

A. Materials suplementaris (proporcionats per l'operador)

B. Eines especials (proporcionades per l'operador)

C. Eines universals (proporcionades per l'operador)

D. Instruments d'empalmament i prova (proporcionats per l'operador)

Avís:

Les eines i instruments de prova esmentats anteriorment han de ser proporcionats pels mateixos operadors.

1. Prepareu i connecteu dos cables tallats. Afluixa la sivella i obriu el tancament.

2. Instal·leu el cable, fixeu el CSM i instal·leu la fixació del cable. Enrotlleu la fibra restant a la part inferior, poseu-vos la funda protectora i fixeu-la amb la corbata de niló.

Nota: si el diàmetre del cable és inferior a 13 mm o 8 mm, utilitzeu cinta de segellat per augmentar-ne el diàmetre.

3. Instal·leu el segon cable tallat al tancament, fixeu el CSM i instal·leu la fixació del cable. Enrotlleu la fibra restant del segon cable a la part inferior, poseu-vos la funda protectora i fixeu-la amb la corbata de niló.

4. Enrotlleu la fibra restant a la safata en l'ordre correcte i connecteu-la.

5. Instal·leu el divisor 1*16 i l'entrada a la segona safata i empalmeu amb la fibra. Connecteu-vos amb el connector del costat de la sortida.

6. Enrotlleu la fibra des del costat de sortida del divisor a la safata. Col·loqueu el tub amortidor i connecteu-lo amb el connector.

7. Posa la tapa de la safata i tanca el tancament.

8. Connecteu la cueta amb el connector.

9. Posa la sivella i apreta els cargols per acabar la instal·lació.
