Tancament en línia petit

Núm. de model: LPSC-01
LPSC-F01 és un tancament compacte d'empalmament i pegat de fibra òptica que està dissenyat per a l'aplicació FTTx i per a l'entorn de la planta exterior, aquest tancament òptic en línia és capaç d'empalmament de fibra òptica de 12 nuclis, aquest tancament òptic és adequat per al desplegament en aplicacions aèries i de paret.

Descripció



Model núm.

Classificació

LPSC-F01

Tancament d'empalmament òptic (tipus en línia petit)



HTSC-F01
HTSC-F01-1

LPSC-F01 és un tancament compacte d'empalmament i pegat de fibra òptica que està dissenyat per a l'aplicació FTTx i per a l'entorn de la planta exterior, aquest tancament òptic en línia és capaç d'empalmament de fibra òptica de 12 nuclis, aquest tancament òptic és adequat per al desplegament en aplicacions aèries i de paret.



Com que la majoria de tancaments òptics en línia se centren en l'aplicació de recompte de fibra òptica mitjana a gran, hi ha preocupacions pel fet que el recompte de fibra òptica petita no pot tenir una solució adequada, ja que la dimensió del tancament òptic en línia pot causar problemes a l'espai limitat d'instal·lació i no és econòmic per desplegar l'òptica. tancament que té més capacitat d'empalmament de fibra òptica que la necessitat real.



LPSC-F01 és particular per a una petita capacitat d'empalmament de fibra òptica que és capaç d'empalmar fins a 12 nuclis, i el disseny compacte és l'avantatge d'aquest tancament òptic en línia que fa que la instal·lació en un espai limitat, i també aquest tancament òptic es pot desplegar a l'aire. i paret. La funció de LPSC-F01 inclou protecció i gestió de fibra òptica, aquest tancament òptic en línia té ports de cable de 2 peces a cada costat (2in / 2out) i cada port de cable és per a l'entrada de cable de fibra òptica amb un diàmetre màxim de 10 mm, l'espai intern està ben dissenyat per a la gestió de la fibra òptica.



Aquest tancament òptic en línia té una classificació IP67, que es pot desplegar tant en entorns subterranis com a sobre del sòl, i aquest tancament òptic està fet amb material plàstic d'enginyeria de bona qualitat, l'any de servei dissenyat és de fins a 25 anys, cosa que afecta la fiabilitat de la fibra òptica. xarxa.



Especificacions



Article

Especificacions

Mida exterior (mm)

305 x 105 x 40 mm

Material de l'habitatge

MPP

Radiació UV (hora)

720 (ASTM G155)

Tipus de segellat

Mecànica

Nombre de ports

4 (2 entrades / 2 sortides)

Màx. diàmetre del cable del cable de bucle (mm)

Φ10

Capacitat d'empalmament per safata

12

Màx. nombre de safata

1

Màx. capacitat d'empalmament (fibra única)

12

Grau IP

67

Radi de curvatura

>30 mm

Temperatura de treball (graus)

-40 a més 65 graus

Resistència d'aïllament

Major o igual a 2X104MΩ

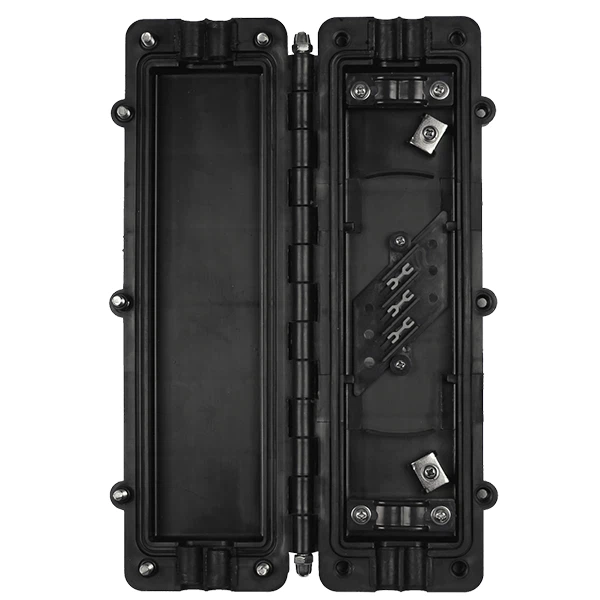

Imatge del producte

LPSC-F01



Empalmament de fibra i protecció contra la calor



① Col·loqueu una funda de protecció de fibra òptica a cada fibra que entra o surt.



② Empalme les fibres amb el mateix número de seqüència.



③ Després d'unir una fibra, no la reduïu immediatament. Fixeu-lo temporalment a la safata d'empalmament. Un cop superi la prova, reduïu-lo i incrusteu-lo a la ranura corresponent. Seguiu el mètode anterior per empalmar les fibres restants.



splice fiber



Complir les normes



UIT-T L.201

Requisits de rendiment per a nodes òptics passius: tancaments segellats per a entorns exteriors

Telcordia GR-771-CORE

Requisits genèrics per als tancaments de fibra òptica

UL 94

Norma per a les proves d'inflamabilitat de materials plàstics per a peces d'aparells i aparells.

IEC-60529

Graus de protecció proporcionats per tancaments (codi IP)



Aplicacions
  1. Xarxes de telecomunicacions
  2. Televisió per cable
  3. proveïdor de servei d'Internet



Safata d'empalmament òptic



Imatge de la safata d'unió

Capacitat

Tray



12F (fibra única, 2 capes)



Instal·lació del kit de muntatge
  • muntatge en paret

wall mount installation

  • Muntatge de pal

pole mount

  • Muntura Areial, amb ganxos per penjar

product-420-253

paquet
  • 60*33*36 CM, 30 en cartró, uns 22Kg
  • Per palet o cartró individual.
  • Disseny OEM/etiqueta privada disponible.
Servei

Si trobeu alguna mancança o altres problemes amb el nostre producte, no dubteu a contactar amb nosaltres per correu electrònic o trucada telefònica.

Proporcionarem ràpidament el millor servei i solució per a vostè.
